Jak planuje się bezwykopowe przejście dla kabla SN i nN pod przeszkodą

Gdy tradycyjny wykop otwarty staje się niepraktyczny lub technicznie niemożliwy z powodu naturalnych przeszkód, przejście bezwykopowe dla kabla średniego (SN) bądź niskiego napięcia (nN) całkowicie zmienia organizację robót. Inwestor omija wydatki związane z uciążliwą rozbiórką i późniejszym odtworzeniem kosztownej nawierzchni asfaltowej. Zastosowanie technologii wiertniczej eliminuje również konieczność wprowadzania drastycznych zmian w organizacji ruchu drogowego. Przewiert horyzontalny pozwala płynnie poprowadzić linię pod rzeką, bagnem, gęstą zabudową miejską czy ruchliwym torowiskiem. Znacznie skraca to czas realizacji tego wymagającego fragmentu inwestycji i zmniejsza dyskomfort okolicznych mieszkańców.

Zbieranie danych analitycznych i wyznaczanie optymalnej trasy

Rozpoczęcie prac projektowych wymaga w pierwszej kolejności zgromadzenia precyzyjnych podkładów mapowych. Projektant analizuje ewidencję uzbrojenia terenu oraz wyniki szczegółowych badań geologicznych, co pozwala obiektywnie ocenić stopień skomplikowania zlecenia. Rozpoznanie warstw gruntu decyduje o doborze odpowiednich narzędzi poszerzających i właściwych parametrów płuczki bentonitowej. Niezbędne jest również fizyczne zlokalizowanie docelowych punktów włączenia nowego odcinka do istniejącej sieci rozdzielczej.

Podejście do przygotowania dokumentacji zależy od szerokiego kontekstu zlecenia. Planowanie zupełnie nowego układu daje inżynierom dużą swobodę w wyznaczaniu najkrótszej lub najbardziej ekonomicznej ścieżki wiertniczej. Odmiennie wygląda sytuacja na działających instalacjach. Każda modernizacja czynnej infrastruktury wymusza rygorystyczne zachowanie ciągłości zasilania dla lokalnych odbiorców. Wymaga to organizowania krótkich okien roboczych lub budowy zewnętrznych układów obejściowych, co bezpośrednio wpływa na czas pracy wiertnicy.

Profil samego wiercenia musi uwzględniać sztywne ramy techniczne. Promień łuku zależy od granicznego dopuszczalnego gięcia polietylenowej rury osłonowej oraz mechanicznej specyfiki podłoża. W praktyce projektowej stosuje się współczynnik giętkości w zakresie od 8500 do 12500, dopasowując go do spoistości i twardości napotkanych na trasie warstw. Głębokość prowadzenia narzędzia wynika bezpośrednio z obowiązujących norm budowlanych. Zgodnie z wytycznymi N SEP-E-004 przewód SN przebiegający poza terenami rolniczymi musi spoczywać minimum 80 centymetrów pod ziemią. Odległości od ewentualnych instalacji wodnych czy gazowych wymagają natomiast indywidualnych ustaleń z ich lokalnymi zarządcami.

Kolejność robót wiertniczych i wymogi formalne

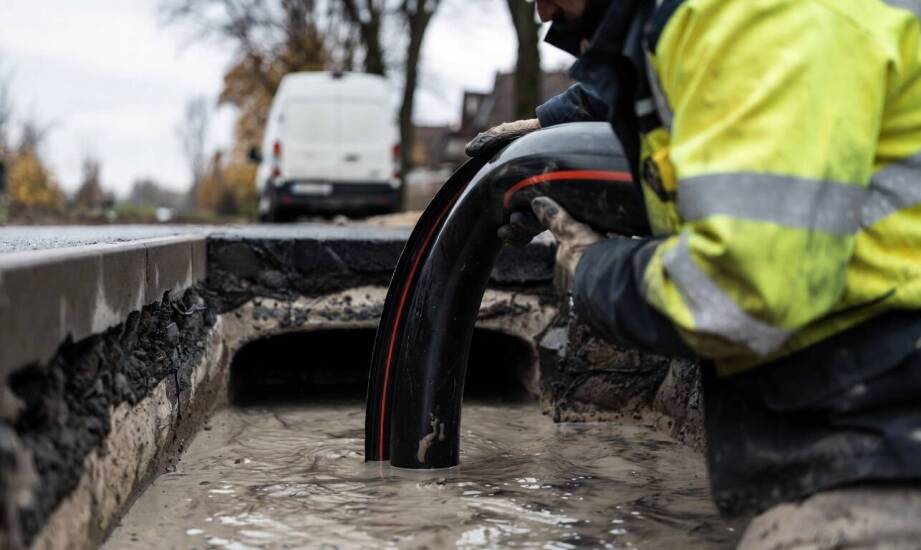

Pokonanie naturalnej przeszkody dzieli się na trzy następujące po sobie operacje technologiczne. Pracę w terenie rozpoczyna wywiercenie małego otworu pilotowego. Operator głowicy na bieżąco monitoruje jej podziemne położenie dzięki zaawansowanym systemom namierzania, co pozwala utrzymać maszynę dokładnie na zaplanowanej wcześniej trajektorii. Kolejny etap to cykliczne poszerzanie wydrążonego kanału. Wiertnica przeciąga rozwiertaki dostosowane do parametrów gruntu, a mieszanina bentonitowa stabilizuje ściany tunelu i skutecznie wynosi wydobyty urobek na powierzchnię. Trzecia faza polega na sprawnym wciągnięciu osłony z polietylenu. Zespół wiertniczy nieustannie kontroluje narastające siły uciągu, aby zapobiec fizycznemu zerwaniu materiału pociągowego.

Wielkość rury ochronnej inżynierowie zawsze dobierają ze sporym marginesem bezpieczeństwa. Oficjalne wytyczne branżowe WBSE wprost nakazują zastosowanie osłony o stopień większej niż wynika to z podstawowych obliczeń przekroju przewodu. Zapewnia to niezbędną swobodę i elastyczność przy wprowadzaniu właściwego kabla do wnętrza ciasnego tunelu. Kiedy powłoka ochronna stabilnie spocznie pod ziemią, ekipa montażowa przygotowuje końcówki grubych przewodów. Zostawia się przy tym kilkumetrowy zapas ułatwiający precyzyjny montaż docelowych muf połączeniowych.

Kwestie sprzętowe domyka obszerna dokumentacja prawna i techniczna. Podziemne sieci elektroenergetyczne powstają wyłącznie na podstawie skrupulatnie przygotowanego projektu budowlanego. Doświadczenie firmy ELEKTRO-SILVER potwierdza, że kompletna teczka inwestycji musi zawierać ostateczne zgody gestorów przecinanych instalacji oraz prawomocne decyzje urzędników. Precyzyjne zatwierdzenie punktów startowych i wyjściowych gwarantuje bezkolizyjne przejście wiertnicy obok obcych światłowodów i rurociągów.

Pomyślne zamknięcie operacji bezwykopowej w dużej mierze opiera się na bezbłędnym rozpoznaniu warunków geologicznych panujących głęboko pod powierzchnią. Radykalne ograniczenie ryzyka uszkodzeń infrastruktury i uniknięcie nieprzewidzianych postojów sprzętu następuje jeszcze na długo przed faktycznym uruchomieniem silników wiertnicy. Dopasowanie odpowiedniego rozwiertaka, dobranie gęstości płuczki i weryfikacja nośności podłoża to analityczne fundamenty każdej takiej inwestycji.

Starannie przemyślany etap planistyczny przynosi realne oszczędności finansowe i pozwala utrzymać obiecane terminy prac. Wiercenia kierunkowe wybitnie skracają czas oddania zasilania do użytku. Stanowi to bardzo mocny argument dla operatorów prądowych i władz samorządowych, szczególnie przy skomplikowanych projektach kolidujących z gęstą tkanką miejską lub trudną rzeźbą naturalną.
