Dlaczego monitor w szafie sterowniczej potrzebuje innego chłodzenia, uszczelnienia i dostępu serwisowego

Integrator systemów automatyki staje przed specyficznym zadaniem, gdy musi zamknąć urządzenie sterujące w ciasnej obudowie. Wyświetlacz w takim środowisku pracuje bez przerw przez wiele miesięcy, często w otoczeniu ciągłych drgań i wysokiego zapylenia. Wymaga to precyzyjnego dopasowania ramy do ograniczonej przestrzeni oraz zapewnienia stabilności całego układu. Tradycyjne ekrany szybko ulegają awariom w takich warunkach, dlatego przemysłowe standardy narzucają zupełnie inne podejście do konstrukcji frontu. Zamknięta przestrzeń wymusza stosowanie rygorystycznych rozwiązań termicznych i uszczelniających. Konieczność zachowania ciągłości procesów produkcyjnych sprawia, że nawet drobna usterka interfejsu generuje wysokie koszty przestojów całej linii.

Przeczytaj również: Dlaczego ustalenie tożsamości jest kluczowe w sprawach rozwodowych?

Jak montaż panelowy wpływa na przewody i serwis

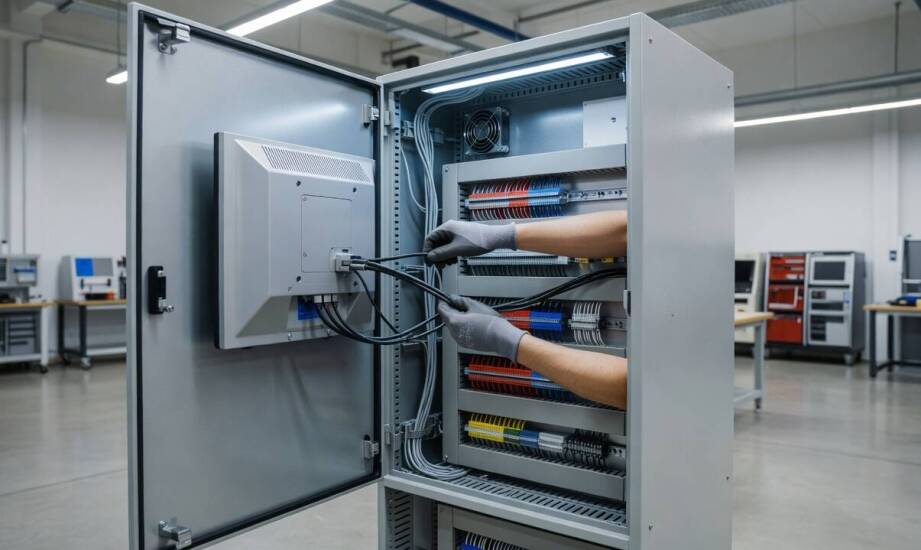

Osadzenie wyświetlacza bezpośrednio w przedniej ścianie szafy różni się diametralnie od montażu na ramieniu VESA lub standardowej podstawie wolnostojącej. Wbudowanie panelu w otwór montażowy pozwala ukryć całe okablowanie wewnątrz metalowej konstrukcji. Zasilanie i linie sygnałowe biegną bezpiecznie w kanałach grzebieniowych, co znacząco zmniejsza ryzyko ich przypadkowego wyrwania przez operatora. Kable nie zwisają swobodnie, a zamknięta przestrzeń chroni je przed uszkodzeniami mechanicznymi oraz promieniowaniem UV z silnego oświetlenia przemysłowego.

Przeczytaj również: Serwisowanie i utrzymanie maszyn dla przemysłu kosmetycznego: jak zapewnić długą żywotność urządzeń?

Monitory do zabudowy panelowej wymagają dokładnego przygotowania wycięcia oraz zastosowania solidnych kołnierzy dociskowych. Gruba uszczelka na obwodzie ramy gwarantuje szczelność całego frontu na poziomie IP65 lub IP66. Zapobiega to wnikaniu pyłu, opiłków metalu i rozpylonego chłodziwa do wrażliwych komponentów szafy. Specjaliści z firmy FORCEPOL wskazują, że prawidłowo wykonany montaż frontowy ułatwia późniejsze prace utrzymaniowe. Technik zyskuje pełny dostęp serwisowy od zewnątrz, bez konieczności otwierania tylnych pokryw maszyny. Oszczędza to czas podczas szybkiej wymiany podzespołów w warunkach ograniczonego miejsca wokół stanowiska.

Przeczytaj również: Etui na dokumenty - jak wybrać odpowiedni rozmiar i pojemność?

Wpływ chłodzenia i technologii dotyku na trwałość

Zamknięta przestrzeń obudowy kumuluje ciepło generowane przez elektronikę sterującą pracującą pod obciążeniem. Dokumentacje techniczne określają dopuszczalny zakres temperatur pracy różnie w zależności od modelu, przyjmując najczęściej widełki rzędu 0–50°C, 0–55°C lub 0–60°C. Brak odpowiedniego systemu wentylacji sprawia, że temperatura wewnątrz szafy szybko przekracza krytyczne wartości wskazane przez producenta. Skuteczne odprowadzanie ciepła z matrycy zapobiega przedwczesnemu spadkowi jasności podświetlenia LED. Stabilne warunki termiczne chronią płytę główną przed degradacją podczas ciągłej pracy.

Interfejsy maszynowe wyświetlają zazwyczaj stałe układy przycisków i wykresów przez wiele godzin dziennie. Wielomiesięczna ekspozycja tego samego widoku niesie ryzyko uszkodzenia struktury panelu. W technologii LCD problem ten przyjmuje formę utrwalenia obrazu (image retention), a nie klasycznego wypalenia. Zjawisko to polega na tymczasowym zapamiętaniu statycznego konturu, któremu można zapobiegać poprzez wygaszacze lub cykliczne odwracanie barw. Wybierając monitory przemysłowe do takich zadań, inżynierowie zwracają baczną uwagę na parametry samych matryc.

Sposób interakcji operatora z maszyną zależy z kolei od wybranego wariantu ekranu dotykowego. Obsługa interfejsu w rękawicach roboczych lub przy dużej wilgoci zależy ściśle od konkretnego modelu oraz zaimplementowanego trybu pracy kontrolera. Ekrany rezystancyjne reagują na fizyczny nacisk, ignorując krople wody na szybie. Zaawansowane nakładki pojemnościowe (PCAP) precyzyjniej rozpoznają gesty, jednak obecność wody na szklanej tafli może powodować błędy w odczycie współrzędnych dotyku. Konstruktorzy maszyn muszą wtedy wdrażać specjalne algorytmy odrzucające fałszywe sygnały generowane przez rozlane ciecze.

Użyteczność stacji sterującej wynika bezpośrednio ze spójnego połączenia kilku czynników konstrukcyjnych. Sposób osadzenia ramy determinuje bezpieczeństwo okablowania, a parametry termiczne warunkują poprawne wyświetlanie interfejsu przez całą dobę. Właściwa analiza otoczenia maszyny pozwala przewidzieć problemy z obsługą, zanim wpłyną one negatywnie na wydajność. Odpowiednie parametry kontrolera dotykowego decydują o wygodzie pracy operatora wyposażonego w środki ochrony indywidualnej. Dopiero uwzględnienie rzeczywistych warunków panujących na hali produkcyjnej pozwala uniknąć kosztownych przestojów i powtarzających się awarii interfejsu. Przemyślany dobór uszczelnień i wydajnych systemów dystrybucji ciepła stanowi fundament stabilnego procesu automatyzacji w każdym zakładzie.
